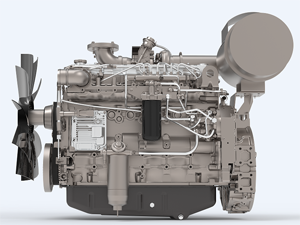

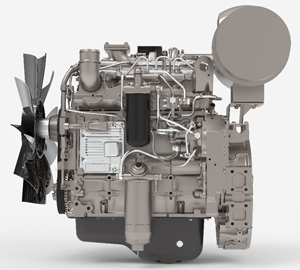

SC4H機型 | SC7H機型 |
產品介紹:
H系列發動機是上柴公司根據中國市場需求特點,參照國際先進發動機的成熟技術與英國RICARDO聯合設計,運用GPDP開發流程,按SAIC MOTOR制造標準打造的世界一流動力平臺。該系列產品具有結構緊湊、功率范圍廣、可靠性高、經濟性好、振動噪音小等特點。
產品特點:
1.四氣門結構,氣道渦流比和燃燒室的優化設計,實現更高的進氣效率;P7100噴油泵和垂直中置的噴油器布置,新型燃油霧化混合技術應用,燃油消耗省8-10%。
2.本體B10壽命超過15000工作小時,安全可靠。
3.采用電子調速器,調節精度高,有效控制發動機狀態特性。
4.整體式缸蓋、后直齒輪室、彈性連接、模塊化設計、體積小、重量輕、振動噪音小。
5.不帶進氣加熱輔助裝置,冷起動溫度為-15℃,環境適應能力強。
SC4H/SC7H系列技術參數 | |||
形式 | 直列、水冷、四沖程、四氣門 | 氣缸數 | 4/6 |
缸徑/行程 | 105x124mm | 排量 | 4.3L/6.5L |
最低燃油消耗率 | 195g/kw.h | 噪聲 | 96DB(A) |
潤滑油容量 | 11-13L/15-17.5L | 冷卻液容量 | 6.8L/9.6L |
調速方式 | 電子調速 | 排氣煙度 | ≤1 Rb |
壓縮比 | 增壓:17.3:1 增壓中冷:16:1 | 飛輪/飛輪殼 | SAE3# & 11.5# |
H系列型譜 | |||||||
排放標準:國二排放 | |||||||
系列 | 型號 | 進氣方式 | 額定功率kW | 額定轉速r/min | 備用功率kW | 凈重kg | 外形尺寸mm(LxWxH) |
SC4H | SC4H95D2 | 增壓 | 62 | 1500 | 68 | 430 | 1012x723x1102 |
SC4H115D2 | 增壓 | 78 | 1500 | 86 | 430 | 1012x723x1102 | |
SC4H140D2 | 增壓中冷 | 95 | 1500 | 105 | 460 | 1053x728x1158 | |
SC4H160D2 | 增壓中冷 | 105 | 1500 | 116 | 460 | 1053x728x1158 | |
SC4H180D2 | 增壓中冷 | 120 | 1500 | 132 | 460 | 1053x728x1158 | |
SC7H | SC7H180D2 | 增壓中冷 | 120 | 1500 | 132 | 600 | 1353x789x1178 |
SC7H205D2 | 增壓中冷 | 138 | 1500 | 152 | 600 | 1353x789x1178 | |
SC7H220D2 | 增壓中冷 | 149 | 1500 | 165 | 600 | 1353x789x1178 | |
SC7H230D2 | 增壓中冷 | 154 | 1500 | 170 | 600 | 1353x789x1178 | |
SC7H250D2 | 增壓中冷 | 168 | 1500 | 185 | 600 | 1353x789x1178 | |
排放標準:國三排放 | |||||||
系列 | 型號 | 進氣方式 | 額定功率kW | 額定轉速r/min | 備用功率kW | 凈重kg | 外形尺寸mm(LxWxH) |
SC4H(電控高壓共軌) | 4HTAA4.3-G31 | 增壓中冷 | 51 | 1500 | 56 | 460 | 1037x728x1024 |
4HTAA4.3-G32 | 增壓中冷 | 62 | 1500 | 68 | 460 | 1037x728x1024 | |
4HTAA4.3-G33 | 增壓中冷 | 78 | 1500 | 86 | 460 | 1037x728x1024 | |
4HTAA4.3-G34 | 增壓中冷 | 95 | 1500 | 105 | 460 | 1037x728x1024 | |
4HTAA4.3-G35 | 增壓中冷 | 106 | 1500 | 117 | 460 | 1037x728x1024 | |
4HTAA4.3-G36 | 增壓中冷 | 125 | 1500 | 140 | 460 | 1037x728x1024 | |
SC7H(電控高壓共軌) | 6HTAA6.5-G31 | 增壓中冷 | 128 | 1500 | 141 | 600 | 1330x789x1033 |
6HTAA6.5-G32 | 增壓中冷 | 140 | 1500 | 155 | 600 | 1330x789x1033 | |
6HTAA6.5-G35 | 增壓中冷 | 155 | 1500 | 170 | 600 | 1330x789x1033 | |
6HTAA6.5-G33 | 增壓中冷 | 168 | 1500 | 185 | 600 | 1330x789x1033 | |
6HTAA6.5-G34 | 增壓中冷 | 186 | 1500 | 205 | 600 | 1330x789x1033 |

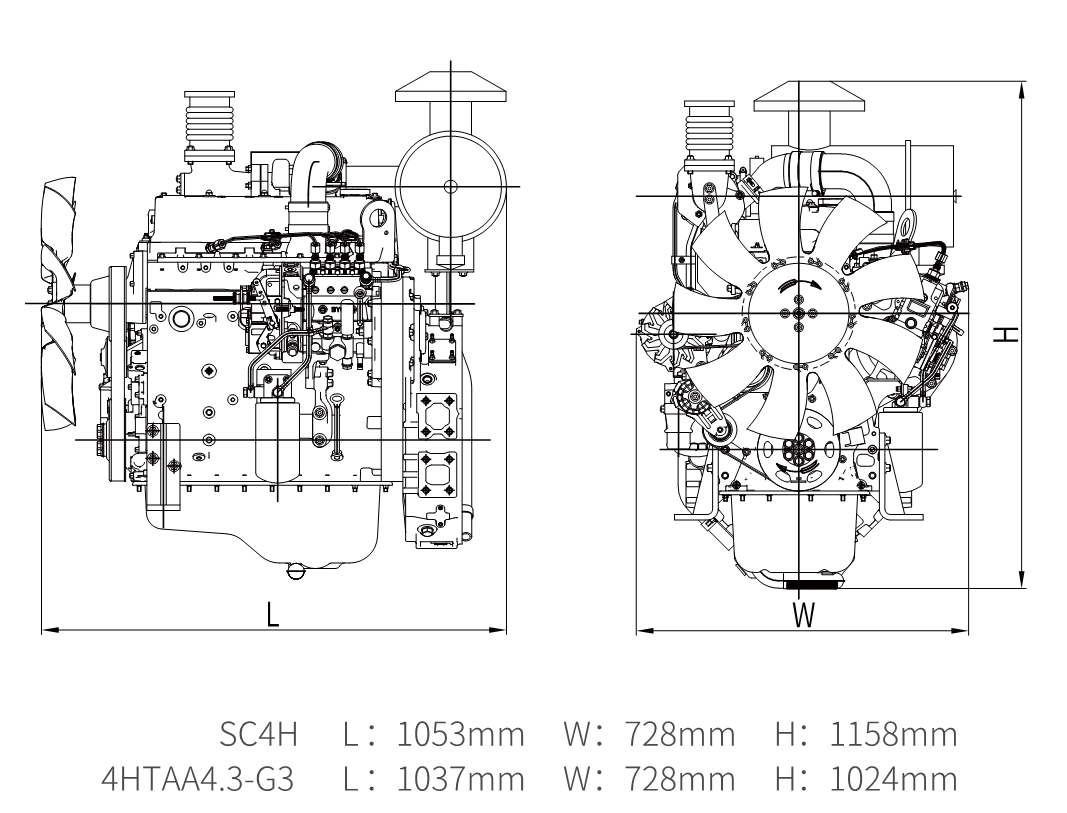

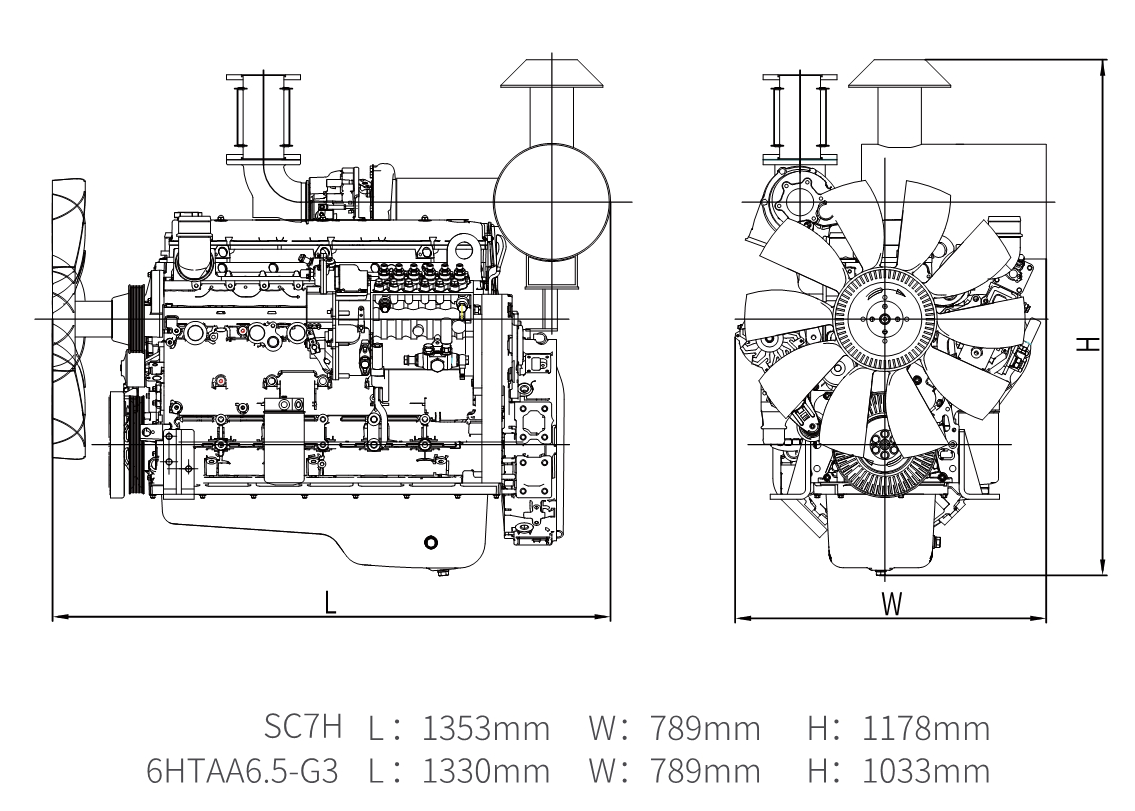

H系列 外形尺寸圖
